Pasport rozvaděčů je programová nadstavba systému MISYS, která slouží ke shromažďování údajů o rozvaděčích (a objektech a úkonech s nimi spojených), nacházejících se v zájmovém území.
![[Note]](/OUT/HTML/files/help/pict/note.png) |
Informace: |
|---|---|
|
Zájmovým územím rozumíme například území (katastr) obce. |
Pasport rozvaděčů obsahuje tyto složky:
-
evidenční část, zahrnující předměty pasportu:
-
hlavní rozvaděče
-
podružné rozvaděče
-
-
vývody (k hlavním i podružným rozvaděčům)
-
operace (průběžně prováděné činnosti)
-
archiv a seznam dokumentace (písemné a grafické)
-
číselníky (typů hlavních a podružných rozvaděčů, operací a další)
![[Tip]](/OUT/HTML/files/help/pict/tip.png) |
Tip: |
|---|---|
|
Popis tohoto pasportu navazuje na obecný výklad k pasportům a je spojen také s pasportem veřejného osvětlení, s nímž se doplňuje. Zkušený uživatel pasportu vystačí s dále uvedeným popisem. |
Hlavním předmětem tohoto pasportu jsou hlavní rozvaděče. K hlavním rozvaděčům náleží pak podružné rozvaděče. Hlavní i podružné rozvaděče jsou zobrazené v mapě. K hlavním i podružným rozvaděčům jsou evidované vývody, operace a dokumenty

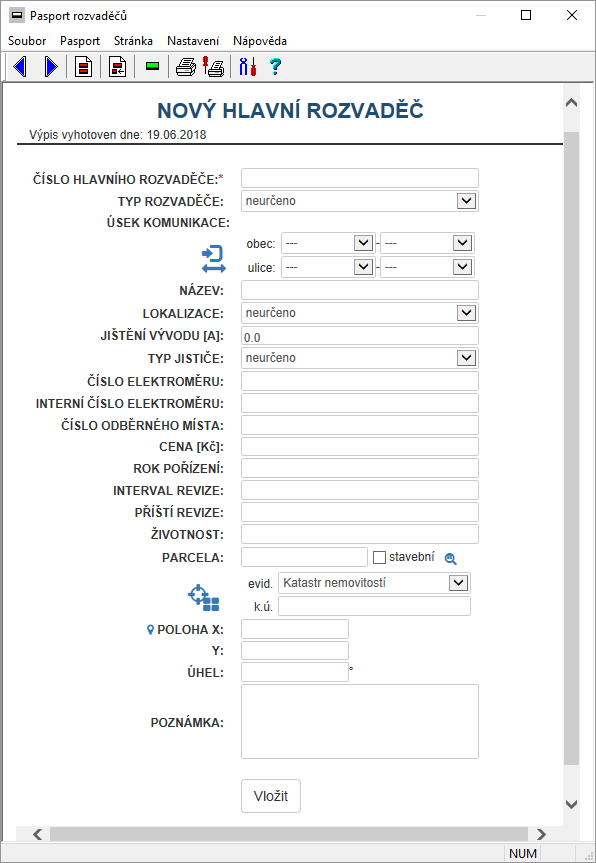

Ke každému hlavnímu rozvaděči se uvádějí údaje (ve formuláři Nový hlavní rozvaděč)
Povinné údaje jsou označené
:
-
Číslo
-
Typ (podle číselníku typů hlavního rozvaděče)
-
Úsek komunikace - úsek komunikace náležející k rozvaděči. Kliknutím na ikonu
je možné označit požadovaný úsek komunikace v mapě (je třeba mít zapnuté
Schéma ulic a komunikací)
-
Název
-
Lokalizace - podle číselníku lokalizace
-
Jištění vývodu, typ jističe, čísla elektroměru, číslo odběrného místa
-
Cena, rok pořízení, revizní údaje a životnost
-
Parcela (může být vyplněna s pomocí modulu Katastr: číslo, řada, evidence, kat.území)
-
Poloha (souřadnice v S-JTSK: může být vyplněno zadáním v grafické části systému)
-
Poznámka
Kliknutím na se údaje hlavního rozvaděče uloží do databáze. Kromě uživatelem zapsaných údajů systém opatří hlavní rozvaděč informací "Evidováno od", která obsahuje datum zápisu položky do databáze.
K hlavnímu rozvaděči (viz Podrobný výpis hlavního rozvaděče) se váží:
-
Seznam podružných rozvaděčů
-
Seznam vývodů
-
Dokumenty

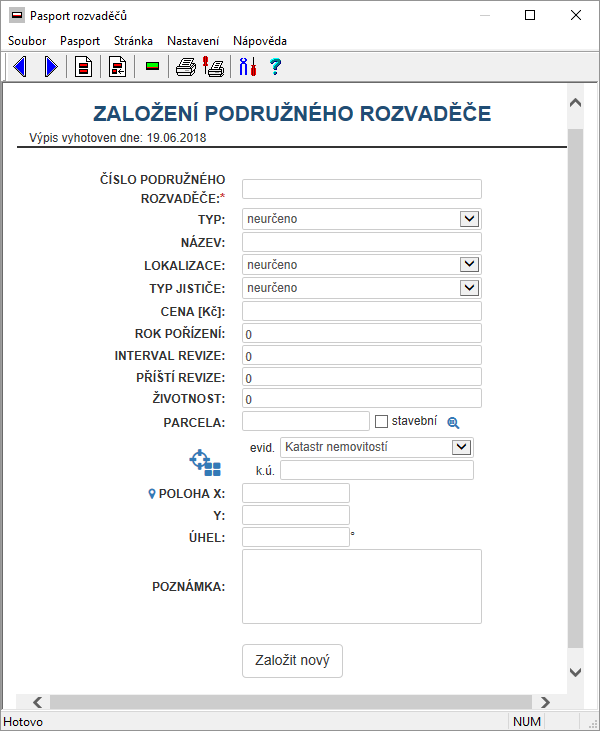

Ke každému podružnému rozvaděči se uvádějí údaje (ve formuláři Založení podružného rozvaděče).
Povinné údaje jsou označené :
-
Číslo podružného rozvaděče
-
Typ (podle číselníku typů podružného rozvaděče)
-
Název
-
Lokalizace - podle číselníku lokalizace
-
Typ jističe - podle číselníku typů jističů
-
Cena, rok pořízení, revizní údaje a životnost
-
Parcela (může být vyplněna s pomocí modulu Katastr: číslo, řada, evidence, kat.území)
-
Poloha (souřadnice v S-JTSK: může být vyplněno zadáním v grafické části systému)
-
Poznámka
Kliknutím na se údaje podružného rozvaděče uloží do databáze. Kromě uživatelem zapsaných údajů systém opatří podružný rozvaděč informací "Evidováno od", která obsahuje datum zápisu položky do databáze.
K podružnému rozvaděči (viz Podrobný výpis podružného rozvaděče) se váží:

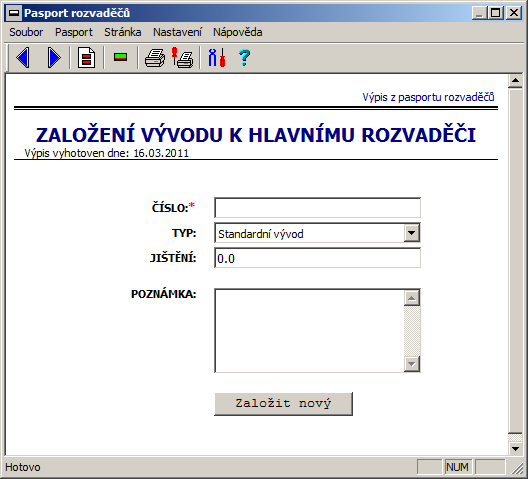

K vývodu u hlavního rozvaděče lze zapsat tyto údaje:
-
Číslo
-
Typ - podle číselníku typu vývodu
-
Jištění
-
Poznámka
Kliknutím na se údaje vývodu uloží do databáze. Kromě uživatelem zapsaných údajů systém opatří vývod informací "Evidováno od", která obsahuje datum zápisu položky do databáze.
Stejné údaje lze zapsat i k vývodu na podružném rozvaděči.

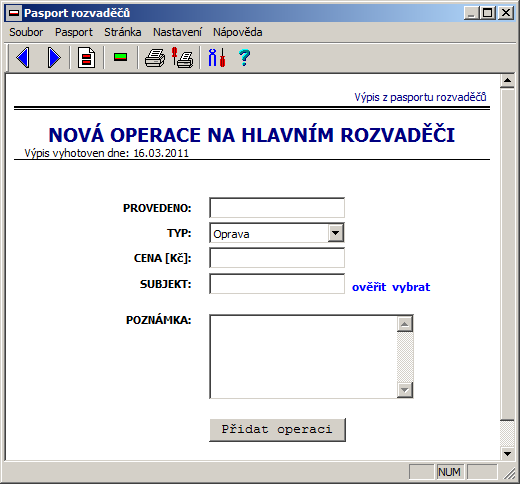

K operaci na hlavním rozvaděči lze zapsat tyto údaje:
-
datum provedení
-
typ operace (podle číselníku operací)
-
cena
-
subjekt (může být či podle pasportu subjektů)
-
poznámka
Stejné údaje lze zapsat i k operaci na podružném rozvaděči.

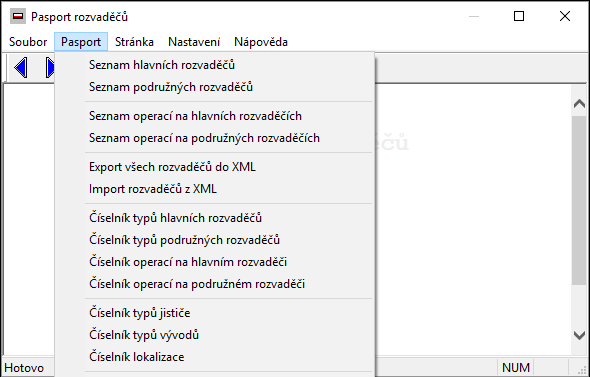

Číselníky jsou dostupné z tohoto menu:

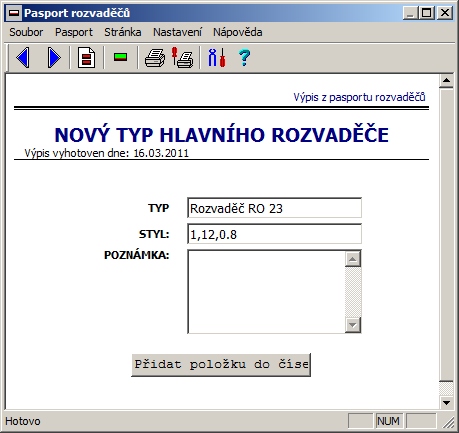

Identifikační kód typu hlavního rozvaděče je číselný. U každého typu hlavního rozvaděče se uvádí tyto údaje:
-
název typu
-
styl vykreslení - trojice čísel oddělená čárkou - znamená:
-
číslo značky
-
číslo barvy (podle tabulky barev systému MISYS)
-
zvětšení značky (záporné číslo značí měřítkově nezávislou velikost, neuvedeno značí 1)
-
-
poznámka (jediný nepovinný údaj)
|
Informace: |
|---|---|
|
Kromě uživatelem zapsaných údajů systém opatří typ hlavního rozvaděče jednoznačným identifikátorem, který je zde uváděný pod názvem "Kód". Kód typu hlavního rozvaděče je možné zjistit z detailu položky číselníku nebo v přehledu všech položek číselníku (Typy hlavních rozvaděčů) |
![[Caution]](/OUT/HTML/files/help/pict/caution.png) |
Upozornění: |
|---|---|
|
Tento číselník může editovat i Aktivní uživatel. Přidávat nové položky číselníku může pouze Administrátor. |

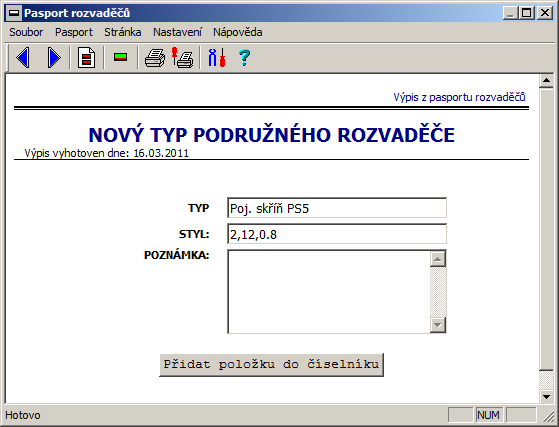

Identifikační kód typu podružného rozvaděče je číselný. U každého typu podružného rozvaděče se uvádí tyto údaje:
-
název typu
-
styl vykreslení - trojice čísel oddělená čárkou - znamená:
-
číslo značky
-
číslo barvy (podle tabulky barev systému MISYS)
-
zvětšení značky (záporné číslo značí měřítkově nezávislou velikost, neuvedeno značí 1)
-
-
poznámka (jediný nepovinný údaj)
|
Informace: |
|---|---|
|
Kromě uživatelem zapsaných údajů systém opatří typ podružného rozvaděče jednoznačným identifikátorem, který je zde uváděný pod názvem "Kód". Kód typu podružného rozvaděče je možné zjistit z detailu položky číselníku nebo v přehledu všech položek číselníku (Typy podružných rozvaděčů) |
|
Upozornění: |
|---|---|
|
Tento číselník může editovat i Aktivní uživatel. Přidávat nové položky číselníku může pouze Administrátor. |

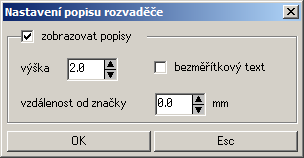

U značky rozvaděče - hlavního i podružného - se v grafické části systému zobrazuje
i číslo rozvaděče. Parametry popisu (výška textu a vzdálenost od značky) se
nastavují v dialogu Nastavení popisu rozvaděče,
jenž se spouští kliknutím na ikonu
.
V pasportu rozvaděčů jsou k dispozici tyto značky:
Značka 1
Značka 2
Značka 3
Značka 4
Značka 5
Značka 6
Značka 7
Značka 8
|
Informace: |
|---|---|
|
V základní verzi pasportu je k dispozici jen určitý počet značek. V případě potřeby výrobce systému dodá další značky podle definice uživatele. |
Kromě již uvedených číselníků obsahuje pasport ještě tyto:
-
operací (na hlavním i podružném rozvaděči)
-
typů vývodu (u hlavního i podružného rozvaděče)
-
typů jističe
-
lokalizace
|
Informace: |
|---|---|
|
Kromě uživatelem zapsaných údajů systém opatří každou položku číselníku jednoznačným identifikátorem, který je zde uváděný pod názvem "Kód". Kód operací, typů vývodu, jističe a lokalizace je možné zjistit z detailu položky číselníku nebo v přehledu všech položek číselníku. |
|
Upozornění: |
|---|---|
|
Tyto číselníky může editovat i Aktivní uživatel. Přidávat nové položky číselníků může pouze Administrátor. |
Základem pasportu je seznam hlavních a podružných rozvaděčů.
Seznam hlavních rozvaděčů se zobrazí po kliknutí na
ikonu
, která otevře filtr pro zadání případných upřesňujících údajů, jimiž chceme zobrazovaný
seznam omezit (užitečné v případech, kdy hledáme konkrétní rozvaděč nebo chceme zobrazit
jen vybraný počet položek seznamu hlavních rozvaděčů)
Ze seznamu hlavních rozvaděčů je možné kliknutím na Číslo zobrazit Podrobný výpis hlavního rozvaděče spolu s připojenými údaji, jimiž jsou:
-
Seznam podružných rozvaděčů
-
Seznam vývodů
-
Dokumenty
|
Informace: |
|---|---|
|
Kromě identifikace rozvaděče z grafíky kliknutím na značku rozvaděče pasport umožňuje i identifikaci pomocí plochy. |
|
Informace: |
|---|---|
|
Přístup k dokumentům lze omezit podle uživatelských práv |

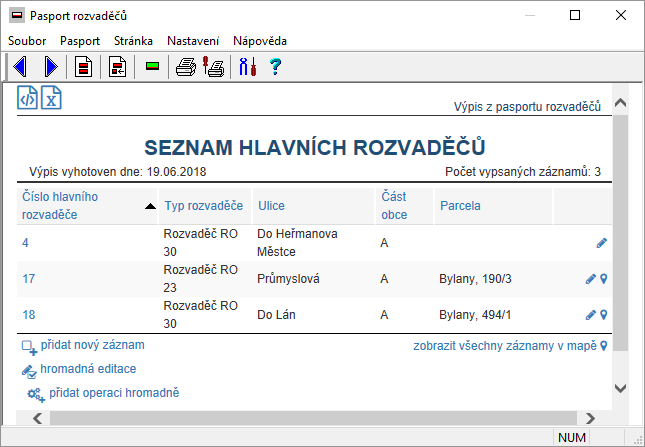

Hromadná editace rozvaděčů je dostupná ze Seznamu rozvaděčů:
Tímto způsobem aplikace edituje vždy všechny položky, které jsou v seznamu uvedené. Hromadně lze editovat více údajů k vybraným předmětům pasportu.
|
Tip: |
|---|---|
|
K zobrazení seznamu pro potřeby hromadné editace použijte filtr. |

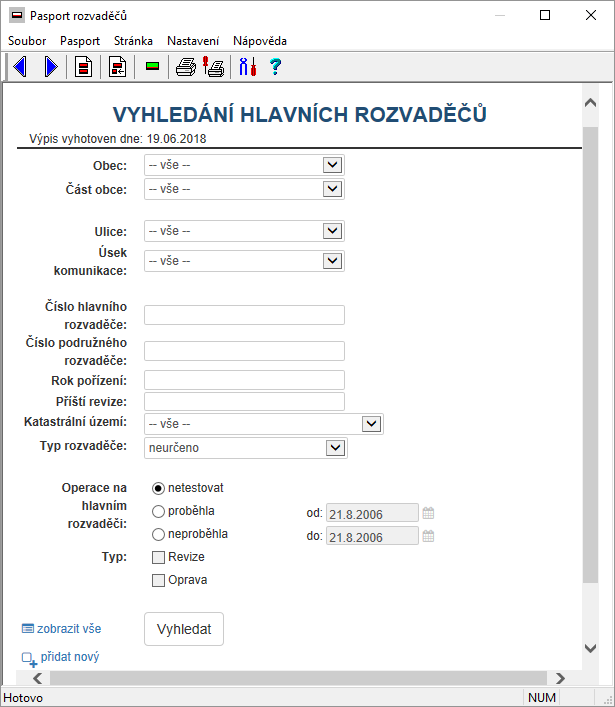

Základní filtr pro hlavní rozvaděče umožňuje zobrazit redukovaný seznam hlavních rozvaděčů podle předdefinovaných kritérií (viz formulář):
Exportem se rozumí přepis
seznamu předmětů pasportu (zde hlavních rozvaděčů) do jiného formátu. U pasportů se
standardně používá export do excelu (formát *.cls) a *.xml . K exportu slouží ikony
a
v seznamu hlavních rozvaděčů.
|
Informace: |
|---|---|
|
Export ostatních údajů je uživateli nedostupný. |
